施工上の特徴 |
更生管の特徴 |

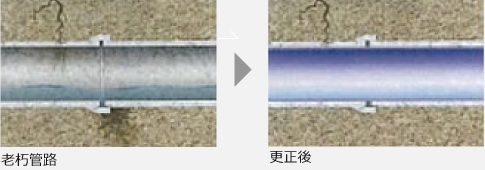

形状記憶塩ビ管を蒸気で円形復元。老朽化した小口管路を新生塩ビ管路に。

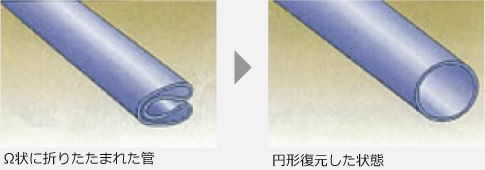

オメガライナー工法とは、老朽化したコンクリート、鋼管などの小口径管路に折りたたまれた形状記憶塩ビ管を挿入し、次に蒸気過熱を加えることで、その形状記憶塩ビ管が円形復元し、既設管に密着します。
オメガライナーは硬質塩化ビニル管JSWAS K-1と同等以上の強度・水理性を有す自立管です。
■加熱のみで円形にスピード復元。安全性・確実な管路更生。
■強度・耐久性・耐食性・水理性に優れた塩ビ管管路に更生。
■非開削工法だから、周辺環境への影響も最低限
■スピーディーで容易な施工性、工期短縮、コスト縮減。
■オメガライナーR（Ⅰ） 自立管タイプ
自立埋設強度を持ち、更生管単体でも土圧に耐えるため、既設管の損傷の程度に関わらず全く新しい強固な管路として復元させることが出来ます。
■オメガライナーR（Ⅱ） 二層構造管タイプ
腐食やクラック等により、既設管きょが損傷状態にあるが、既設管きょの残存強度をある程度期待できる場合に使用します。更生管が既設管に内接して、既設管と共に外力を負担し、土圧などの外力に耐えます。
■オメガライナーLn ライニングタイプ
既設管が土圧を負担できる場合で、土被り2.5mまでの止水目的の更生に使用します。「浅埋設専用」で管厚が薄いため、トータルコスト削減が図れます。
オメガライナー工法は、本管・取り付け管と共に、新管と同等の性能を持った管に更生できる下水道管きょ更生工法として、（財）下水道新技術推進機構の建設技術審査証明を受けています。
インパイプ工法耐酸性ガラス繊維を補強材としたソフトスリーブを、空気圧によって老朽化した下水道本管に反転挿入。その後、紫外線照射により樹脂を硬化させ、既設管きょを非開削でスピーディに更生します。 |
シームレスシステム工法メインライナー（本管）、ラテラルライナー（取付管）、ユナイトライナー（接続部）によって本管から取付管まで下水道の一体化更生が可能。紫外線照射によって確実に硬化し、シームレスな更生管路がスピーディに完成します。尚、当社は平成21年1月15日に本工法の実施許諾権を取得いたしました。 |
エコハイブリッドライナー工法エコハイブリッドライナーは、新開発の熱・光硬化性の両方を持ち合わせている更生材。少量の光の照射で、まず更生材の内側の層を硬化させ、その硬化反応から発生した反応熱を利用して外側の層を順次硬化させていく、省エネを実現した硬化材です。使用するエネルギー量の削減が可能となり、 CO2排出量は他に例を見ない少量となります。 |
ファイン工法ファイン工法は、マンホールから既設管内に筒状に形成された弾性充填材を引込み、空気圧で拡径させた状態で、その中に更生管を接合しながら油圧ジャッキにて押し込んでいく工法です。既設管路を自立式の塩ビ管にてスピーディに更生します。 |
|
|
|
